一 設計依據
輪輻外徑 270-425mm,軸向高度35-80mm,材料碳鋼,表面有金屬屑和不規則殘油斑.要求部件平放上料,最大效率500只/H.
按以上條件,由于輪輻基本形狀變化不大, 軸向高度單向變動22.5mm,對靜電常影響不大,可忽略;徑向尺寸變化尤其是邊沿會影響吸附,電極須更換,為此要求其方便更換;針對表面情況復雜,要求高壓電場應足夠大.
整機設計重點是保證可靠性,結構簡潔緊湊方便維護和移動,高效.不追求自動化.
二 產品說明
產品分五個部分:控制系統,進料滾道,涂油腔體,供油及霧化系統,高壓電源及電極.
1控制系統, 控制高壓電源和霧化噴涂,可調節電壓,調節單位噴涂量;控制調節進料速度等.
2進料滾道, 自動把輪輻送進涂油室涂油, 輪輻從儲存地到進料滾道由用戶解決, 涂油后的成品流出后用戶負責取出.
3 涂油腔體,內安裝涂油裝置,防止油霧外溢和殘油回收,下裝回油管,Y型過濾器定期清理, 進出料口有高壓緊示燈.
4 供油及霧化系統,上下各2套噴霧系統,空氣和油由電磁閥控制,待機狀態下,穿感器發現輪輻到位后即開始涂油,否則停止;油箱配加熱器設定40度,溫控開關自動控制,外部不顯示;油箱配精密齒泵連續供油.人工加油, 油箱外有油標液位顯示.
5 高壓電源及電極, 進口高壓電源,60KV 10mA.
三 技術參數
輸入電源: 380V 50Hz 3P
功率: 3.0KW
壓縮空氣: 0.3-0.4MPa, 5M3/min
油箱容積: 120L
耗油量: 60ml/min (不間斷中度涂油)
油箱加熱器: 1.5KW
效率: 0-1440PCS/H 連續可調
尺寸: 5.5M(L) * 1.5M(W) * 1.7M(H) 進出口滾道用戶可任意加長.
四 功能
1 涂油效果
表面任意點覆蓋油膜,由于輪輻表面為不規則曲面,此不同面油不可能均勻,在各切口邊沿和轉角點油量會較光滑面多,尤其外口邊與滾輪接觸會附粘多余油而有可能在卸料后流出.
在涂油過程中與輪輻接觸的滾輪為膠皮,不會出現劃痕.進出口及涂油室內安裝擋油霧裝置,但還會有少量油霧溢出,此無法避免,要裝除油煙機情況下才可改善.
2 油量控制
涂油量可控范圍40ml-80ml/min,連續可調;按輪輻425尺寸,單面0.18M2,吸附60%,輪輻運動速度10M/min,理論油量2.4-4.8g/m2,對比冷軋板涂油0.5g/m2防銹3個月應足夠.
3 防銹油及檢驗條件
高特 –FNR 防銹油, DOS油

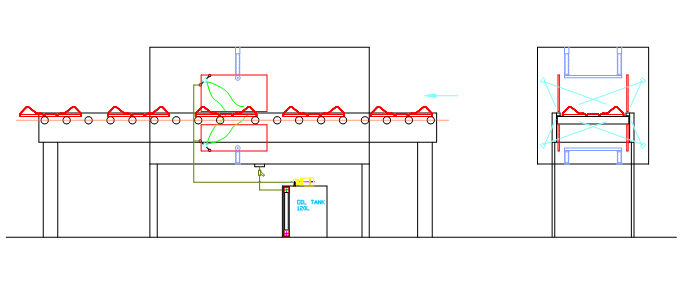

五 原理示意圖
